你對圓柱滾子軸承了解多少？

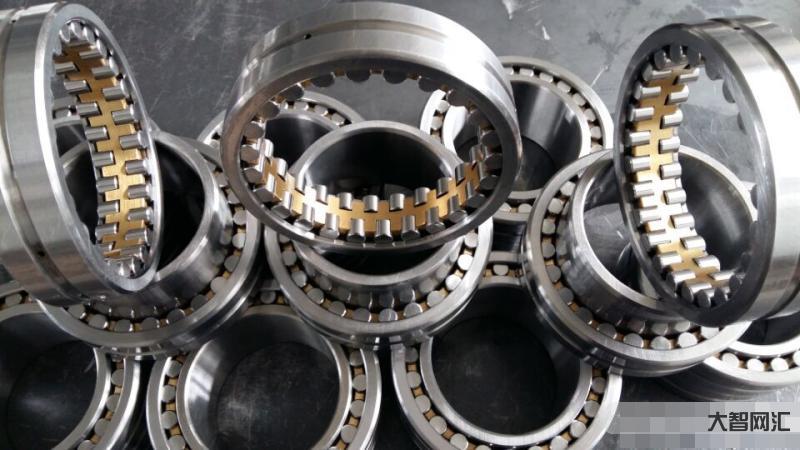

SKF生產許多不同設計、尺寸系列和尺寸的圓柱形滾子軸承。其中大部分是帶有支架的單列軸承。加上單列和雙列全滾子軸承（無支架），SKF用于一般工程的軸承品種標準。帶支架的軸承可承受重徑向載荷，并可高速運行。全滾子軸承適用于中速下非常重的徑向載荷。

至于SKF圓筒滾子軸承，滾子是關鍵部件。它的幾何形狀，即所謂的對數形狀，為軸承的接觸區域提供了最佳的應力分布。其表面清潔度最大限度地促進潤滑油膜的形成，優化滾子的滾動。與傳統設計相比，其優點包括提高運行可靠性和對錯誤的更大容忍度。

圓柱形滾子軸承的類型

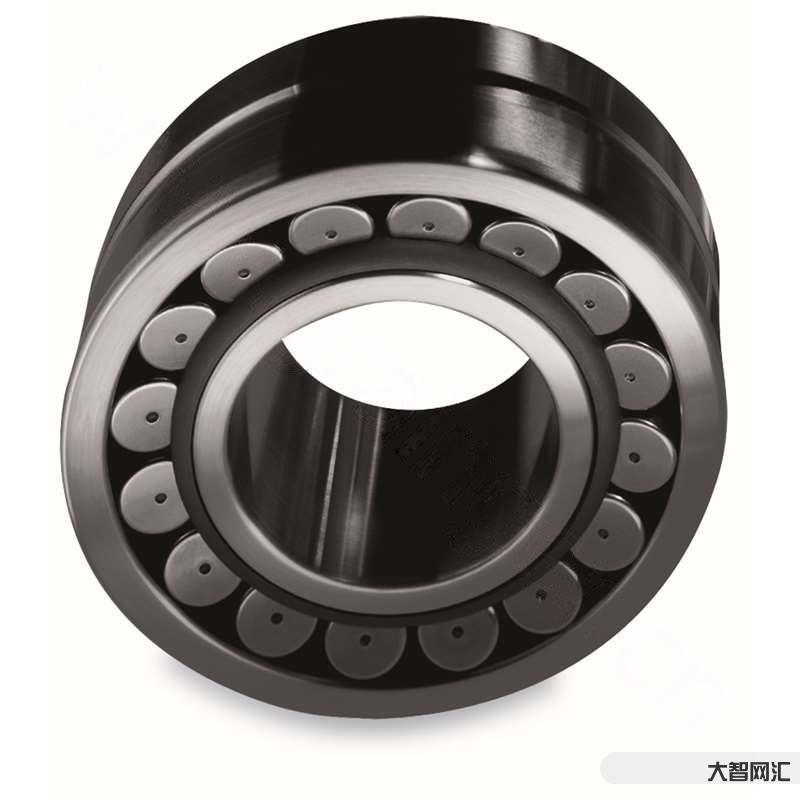

帶保持架的單列圓柱滾子軸承主要是NU、NJ、NUP和N設計

帶保持架的雙柱圓柱滾子軸承主要為NNU和NN設計

多列圓柱滾子軸承帶保持架

主要為NCF和NJG設計的單列全滾子圓柱滾子軸承

雙列滿滾子圓柱滾子軸承主要設計為NNF

多列全滾子圓柱滾子軸承，四列或八列滾子

90%的產品設計師不了解五類軸承的結構和性能特點

推力圓錐滾子軸承的結構和性能特點

推力錐軸承的移動體為錐輥。因此，由于WASH的滾動總線和軌道總線在軸承軸上滿足點，滾動面可以純滾動，高于滑動輥軸承的限制速度。

推力圓錐滾子軸承能承受單軸載荷。

推力圓錐滾子軸承的類型代碼為9萬種。

由于推力錐軸承的小規模生產，許多工廠生產的模型大多是非標準的整體尺寸，而非標準的整體尺寸系列較少。因此，該軸承的整體尺寸沒有國家標準。

推力角接觸球軸承的結構和性能特性

推力角接觸球軸承一般用作精密機床的主推力軸，一般與雙柱圓柱滾子軸承相結合，能承受雙向軸向載荷，精度高，剛度好，溫升低。其優點是旋轉次數高，安裝方便。

雙柱圓錐滾子軸承的結構和性能特點

雙錐軸承有許多結構。最大形狀為3.5萬個。有兩個外環和兩個內環。兩個內環之間有間隔。間隙可以通過改變間隔的厚度來調整。該軸承可接受徑向負載和雙向軸負載，并限制軸和殼在軸承軸向間隙范圍內的軸向位移。

圓錐滾子軸承的結構特點

圓錐滾子軸承型號為3萬，圓錐滾子軸承為獨立軸承。一般來說，圓錐滾子軸承的外圈和內部組件可以在1-1滾動軸承向心軸承公差（即GB/T307）的尺寸范圍內進行100%的共享交換。外圈角度和外圈外徑的標準化與外部尺寸相似。不允許改變生產計劃。因此，圓錐滾子軸承的外圈和內圈總成可以在世界范圍內通用交換。

錐形輥軸承主要用于徑向負載控制的徑向負載和軸向負載的組合。與角球軸承相比，軸承容量大，極限速度低。錐形軸承向一個方向施加軸向負載，限制軸或軸的單向位移。

深溝球軸承的特點

深溝球軸承的每個套筒都有一個連續的溝槽滾柱，其橫截面約為球赤道周長的三分之一。

深溝球軸承不僅能承受徑向載荷，還能承受恒定的軸向載荷。當軸承的徑向間隙增加時，它具有角接觸球軸承的性質，可以承受兩個相交方向之間的軸向載荷。

與其他尺寸相同的軸承相比，該軸承具有摩擦系數小、臨界速度高、精度高、用戶選擇優先等特點。

深溝球軸承結構簡單，使用方便，產量最大，適用范圍最大。
