實用！綜合布線系統施工-光纜敷設施工

光纜光纖布線知識及注意事項

光纖作為一種高帶寬、高安全的傳輸介質，一直廣泛應用于主要的傳輸網絡中。由于電纜和設備成本昂貴，大多數光纖只用于網絡主干，即垂直主干子系統和建筑群子系統的系統布線，以實現建筑和地板之間的連接。讓我們簡要了解一下光纖布線的基本知識。

在光纖布線之前，首先要考慮光纜敷設的要求。一般光纜應滿足以下要求：

光纜允許的最小曲率半徑不得小于光纜外徑的20倍，施工后不得小于光纜外徑的15倍。光纜敷設時，光纜的牽引力不得超過光纜允許張力的80%，瞬時最大牽引力不得大于光纜允許的張力。光纜加固構件應增加主要牽引力，光纖不能直接承受張力。

在了解了光纖敷設的基本要求后，可以進行光纖布線。光線布線通常分為室內布線和室外布線。下面我們將逐一詳細分析。

一、光纜分類及布線知識

室內光纜主要用于水平子系統和垂直主干子系統的敷設。水平子系統光纜的敷設與雙絞線非常相似，但由于光纜的抗拉性能較差，牽引時應更加小心，曲率半徑應更大。垂直主干子系統光纜用于連接設備間至各樓層配線間，一般安裝在電纜豎井或上升室內。為防止下垂或滑動，光纜必須牢牢固定在每層的槽道上、下端和中間。一般情況下，尼龍?jiān)鷰Щ蜾搳A可以有效固定。最后，用油麻封堵材料封堵建筑物各樓層光纜穿過的所有槽孔和管孔的間隙，并采取堵塞防火材料等防火措施，達到防潮防火的效果。敷設光纜時，應根據設計要求預留適當?shù)拈L(zhǎng)度，一般在設備端預留5m-10m，如有特殊要求，應適當延長。

根據不同的環境，室外光纜的敷設可分為多種類型。在長途干線、城市電話中繼、水下、海底通信、局域網、專用網絡等環境中，光纖布線的選擇方式不同，主要敷設方式有架空、直埋、管道、水下、室內等。

1、架空光纜

架空光纜主要用于電線桿。鋪設架空光纜時，可采用原架空明線桿，節約施工成本，縮短施工周期。但架空光纜位于高處，容易受到臺風、冰、洪水等自然災害的威脅，也容易受到外力和機械強度減弱的影響。因此，架空光纜的故障率高于直接埋設和管道光纖光纜。主要有兩種敷設方法：

吊線類型：首先用吊線擰緊電桿，然后用掛鉤將光纜掛在吊線上，光纜的負荷由吊線承載。自承式：采用自承式結構的光纜，光纜為“8”型，上部為自承式，光纜負荷由自承式承載。

2、直埋光纜

直埋光纜通常直接埋在地下，這就要求它具有抵抗外部機械損傷和防止土壤腐蝕的性能。根據土壤質量和環境的不同，光纜埋在地下的深度一般在0.8米到1.2米之間。敷設時，還必須注意在允許的范圍內保持光纖應變。

鋪設直埋光纜需要挖溝。挖溝標準一般為普通土1.2米、半石1.0米、流沙0.8米，穿越鐵路、公路時需挖1.2米。上述溝底應填充10cm細土或砂，溝底寬度一般為30cm。光纜之間應保持5CM間距，如需敷設兩條或兩條以上光纜。鋼管或硬塑料管應預埋在路面表面經常受壓的路段。有坡度、穿越鐵路、公路等特殊地段時，應布放光纜。S”形敷設。

3、管道光纜

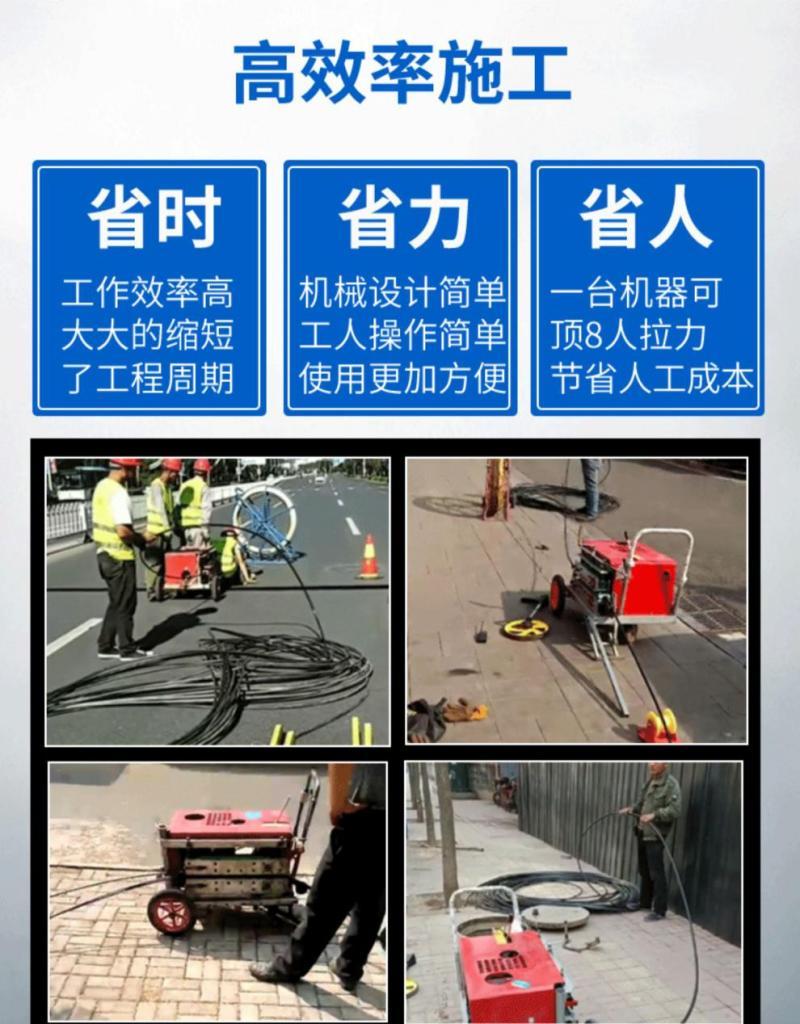

管道敷設一般在城市地區，環境不如架空光纜和直埋光纜，因此對光纜保護層沒有特殊要求，不需要裝甲。敷設段的長度和連接點的位置必須在管道敷設前進行選擇。機械旁引或人工牽引可用于敷設。一次牽引的牽引力不得超過光纜的允許張力。混凝土、石棉水泥、鋼管、塑料管等。可根據地理選擇管道材料。

城市標準管孔的大小一般為90mm，可容納3~4寸塑料子管3根。1寸子管適用于直徑小于20mm的光纜。子管布置過程中容易扭曲。當扭曲距離小于10米時，光纜與子管內壁之間的摩擦增加，會給光纜的敷設帶來一定的困難。因此，塑料子管的敷設應避免扭曲。管道光纜敷設應通過人孔入口和出口路由轉彎，曲線和管道人孔高差應及時配置導向裝置，以減少光纜的摩擦，降低光纜的牽引張力。光纜牽引管內應選用專用工具“尼龍棒”，并按適當?shù)墓こ碳夹g(shù)人員進行牽引。光纜牽引完成后，每個人孔中的剩余電纜應手動放置在規定的支架上。以后安全一般采用軟管或PE軟管保護，并用扎帶軋固定。光纜端部應留有適當長度的盤圈，然后掛在人孔壁上，不要浸泡在水中。

管道光纜

4、水底光纜

在這些光纜敷設方法中，水下光纜的敷設環境最為嚴峻，因此修復故障的技術和措施要困難得多。一般水下光纜必須采用鋼絲或鋼帶鎧裝結構，護層結構應根據河流水文地質條件綜合考慮。例如，在石質土壤和沖刷性強的季節性河床中，光纜磨損，張力大，不僅需要粗鋼絲作為裝甲，還需要雙層裝甲。還應根據河寬、水深、流速、河床、流速、河床土質等情況選擇施工方法。

水底光纜

二、光纖布線的技巧及注意事項

光纖信號衰減主要分為內部衰減和外部衰減。內部衰減由光纖材料決定，外部衰減與施工過程密切相關。因此，在減少內部衰減時，我們應該學會選擇合適的光纖。例如，快速(FS)提供的優質光纖可以最大限度地減少信號衰減。此外，還應注意選擇不同環境的光纖。表面

在三種常用環境中選擇的光纖類型：

1、如果傳輸距離小于2km，可選擇多模光纖，超過2km可選擇中繼光纖或單模光纖。

2、在選擇建筑物中使用的光纖時，應注意其阻燃、毒性和煙霧的特性。一般來說，阻燃但有煙的類型可以選擇在管道或強制通風的地方；如果是暴露的環境，應選擇阻燃、無毒和無煙的類型。

3、室外直埋光纜時，應選用鎧裝光纜。架空時，可選用黑色塑料外護套光纖，上面有兩個或兩個以上的鋼筋。

光纖布線有幾個基本要求:

1、檢測光纖儲存在纜盤中，安裝前保留保護包裝，保持纜盤直立，防止電纜坍塌，損壞檢測光纖。在儲存和運輸過程中，始終注意檢測光纖的彎曲半徑和張力限制。

2、在光纖布線過程中，0.9光纖拉力小于4kg；光纖拉力小于10kg；鎧裝光纖拉力小于30kgg

3、現場光纖放線時，用細棒水平穿過光纖纏繞盤中心，旋轉纏繞盤放線。禁止將光纖纏繞盤放在地上，將光纖從盤上旋轉放線。

4、光纖遠離溫度測量主機的末端應進行以下處理：取最后30厘米長0.9光纖(如有護套或鎧裝，應去除)，將光纖纏繞直徑1厘米的小圈10圈。

5、探測光纖的彎曲半徑應大于30mm，穿墻、穿管時不得嚴重磨損或壓損。

6、當多個光纖穿過同一較長的金屬或聚氯乙烯管時，確保光纖一次穿過，不能分次穿過光纖。

7、檢測光纖禁止亂扔、大力扭曲、重力沖擊、過度拉伸等，避免檢測光纖芯斷裂。

8、工程中使用的光纖類型和規格應符合設計規定和要求。

在施工過程中還應考慮以下幾點：

1、在進行光纖布線之前，必須選擇受過嚴格培訓的技術人員進行光纖端接和維護。此外，還必須準備完整的設計和施工圖紙，方便可靠的施工和未來的檢查。

2、在布線過程中，注意不要讓光纜受到重壓，小心放置光纜，以避免硬物的磨損和刺傷。此外，牽引力不得超過最大的鋪設張力。

3、一次布置長度不宜過長(一般2km，布線時應從中間向兩側牽引)。

4、在敷設過程中，還應考慮曲線的影響。一般光纖的轉彎應大于光纖本身直徑的20倍。

5、如果布線時需要穿過墻壁和地板，必須在光纖上加入帶護口的保護塑料管，并用阻燃填料填充管道。一定量的塑料管道也可以提前鋪設在建筑物內。

6、當光纖應用于主網絡時，每層至少應使用6芯光纜，高級應用最好使用12芯光纜。這是從應用程序、備份和擴展三個方面來考慮的。

7、長距離光纖敷設最重要的是選擇合適的路徑。這里最短的路徑不一定是最好的，但也要注意土地使用權、安裝或埋葬的可能性等。

8、鋪設山區、高壓電網區時，應注意光纖中金屬物體的可靠接地，一般每公里有3個接地點，或選用非金屬光纖。

光纖布線是《紐約時報》的趨勢，已逐漸成為主導的建筑布線媒介。在不久的將來，由于光纖不能設置線間和有源硬件，節省了中間環節的成本，可以大大降低總成本，因此光纖在桌面上的應用也將得到實現。
