一、燃氣熱水器水氣聯動裝置工作原理(結構圖):

摘要：水氣聯動裝置包括水控裝置和氣控裝置。工作原理是啟動燃氣機械開關（草帽墊）、啟動電路（一般為微開關），然后在檢測到足夠的沖擊水壓時啟動電機、脈沖點火器和電磁閥。

水氣聯動裝置(俗稱水氣聯動閥)包括進氣口、瀉壓閥桿、錐形管、鼓膜、水溫調節閥、頂桿、微動開關、火力調節閥、電磁閥、進氣口等。

水控、氣控裝置

1、氣控裝置由氣閥組件組成，控制氣體的啟閉和氣流，又稱火力調節閥。

2、水控裝置是控制水流的裝置，又稱水溫調節閥。

水氣聯動裝置工作原理

水氣聯動裝置的作用是確保當水壓足夠且引入熱交換器流動時，氣體控制閥可以打開；當水停止或壓力不足時，氣體供應通道會自動切斷，以防止設備因缺水而燃燒，即通常稱為“水、氣”。

簡單地說，當檢測到足夠的沖擊水壓時，啟動燃氣機械開關（草帽墊）、啟動電路（一般為微開關），然后啟動電機、脈沖點火器和電磁閥（燃氣電子閥，注意氣路上有兩個閥門，這是安全要求，也是國家標準的強制要求）。

目前常用的水氣聯動裝置主要有兩種：一種是壓力型，另一種是壓差型。

水氣聯動裝置工作原理圖

1、壓差：根據薄膜兩側水壓差的原理，其輸水管設置節流孔（文氏管）。當水流過節流孔時，薄膜兩側產生壓差，通過壓差打開和關閉氣閥閥瓣。由于節流孔的內徑是固定的，單位時間內通過節流孔的水越多，通過節流孔的水流速越快。根據伯努利原理，節流孔兩側產生的壓差越大，閥桿控制閥瓣，增加閥口的開啟程度。在熱水器的熱負荷范圍內，熱水器的溫度保持基本穩定，以免忽冷忽熱。當水閥關閉，水停止流動時，薄膜兩側的壓差消失，閥瓣在彈簧作用下復位，切斷主燃燒器的氣體供應，主燃燒器熄火（如果有小火燃燒器，則保持原來的燃燒狀態）。

壓差式水氣聯動閥可用于前制式和后制式。

水氣聯動閥是連接水路和氣路的重要組成部分。除了隔水膜外，還應嚴格將水路和氣路從結構上分開，這樣即使隔水膜損壞水，也不會進入氣管。

2、干彈簧管（或霍爾）類型：磁性鋼感應干彈簧管（霍爾開關）。磁性鋼安裝在熱水器的進水管中。當水閥的水流達到設計值時，磁性鋼轉動感應點，干彈簧管關閉，控制電路打開，氣閥打開，熱水器燃燒。

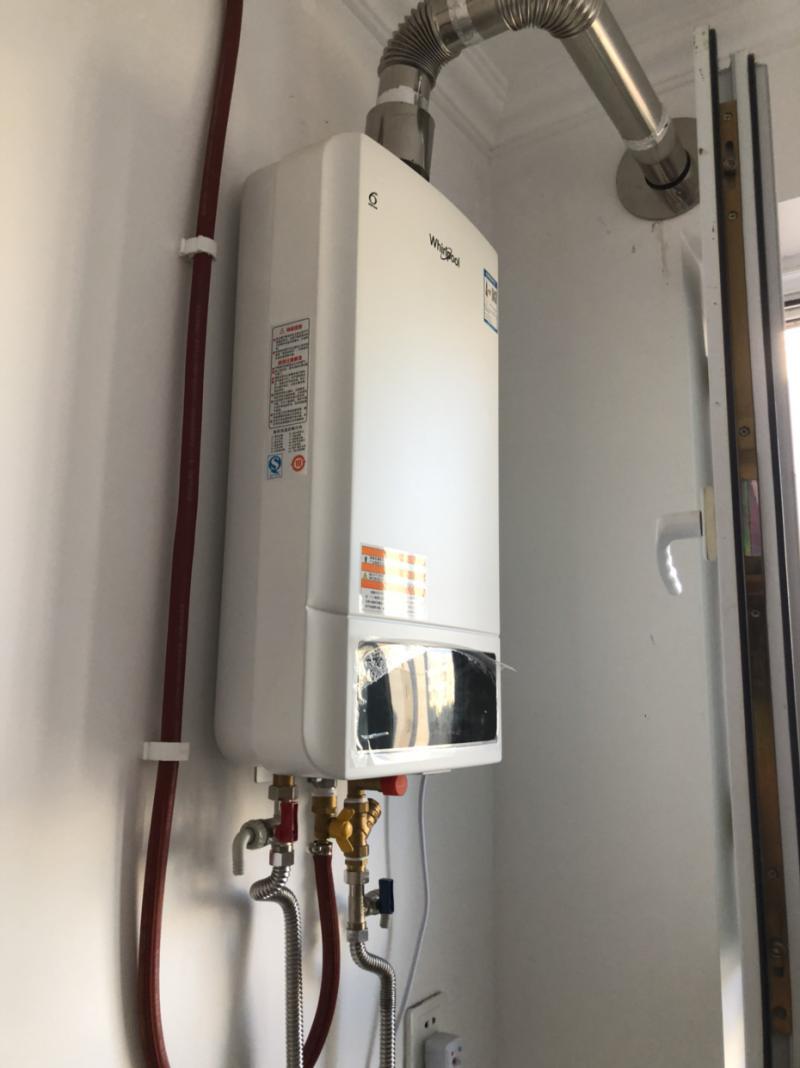

二、家用燃氣快速熱水器的結構及原理(附圖)：

摘要：目前，我國國內燃氣快速熱水器發展迅速，品種繁多，但其工作原理基本結構大致相同。典型的熱水器一般包括以下部分：外殼、給排氣裝置、燃燒器、換熱器（通常稱為水箱）；氣控裝置；水控裝置；水、氣聯動裝置；控制系統。

目前，我國國內燃氣快速熱水器發展迅速，品種繁多，但其工作原理基本結構大致相同。典型的熱水器一般包括以下部分：

外殼；給排氣裝置；燃燒器；換熱器(俗稱水箱)；氣控裝置；水控裝置；水、氣聯動裝置/水流電子傳感器(霍爾開關)；控制系統。檢查熱水器結構及各部件名稱

平衡家用燃氣快速熱水器結構圖

家用燃氣快熱水器結構圖

l、外殼

2、給排氣裝置

1)半封閉自然排氣裝置

①防倒風排氣罩的作用是使熱水器在外部因素導致排煙系統產生倒風時保持工作。其工作原理是：當排煙系統發生倒風時，導流板使倒風不能直接吹向燃燒器，而是通過排煙口與煙氣一起排入室內。

②排氣筒應由不可燃、耐熱、耐腐蝕的材料制成。

③一是防止或減少各種風對排煙系統的影響；二是防止雨、雪等異物進入排氣系統。

2)封閉式給排氣裝置

①封閉式自然給排氣裝置(平衡煙道)②強制排氣和給排氣裝置

3、燃燒器

1)噴嘴2)引射器3

4、熱交換器(俗稱水箱)

5、水控、氣控裝置

6、水氣聯動裝置

水氣聯動裝置的作用是確保當水壓足夠且引入熱交換器流動時，氣體控制閥可以打開；當水停止或壓力不足時，氣體供應通道會自動切斷，以防止設備因缺水而燃燒，即通常稱為“水、氣”。

目前常用的水氣聯動裝置主要有兩種：一種是壓力型，另一種是壓差型。

1）壓差式

2)干簧管(或霍爾)型:磁鋼感應干簧管(霍爾開關)。

7、控制系統

家用燃氣燃燒器具的電子控制器至少由一個火焰檢測裝置和一個控制裝置組成。除了電脈沖點火、熄火保護和安全中斷功能外，控制器還可能具有出水恒溫、過熱保護、防止不完全燃燒保護、再點火、再啟動、顯示、報警、遙控和鎖定功能。

1)家用燃氣燃燒器電子控制器類型:

①時序控制器。②數字控制器。③模糊控制器。

2）感應元件

熱水器常用的傳感元件包括火焰離子傳感針、熱電偶、溫度控制器、微開關和干簧管（或霍爾），將反映熱水器工作的相關信息轉換為電信號，以控制熱水器的工作狀態。

3）執行元件

安全控制系統中的執行部件主要是電磁閥，它是自動熱水器的關鍵部件之一，起著氣源開啟和關閉的作用。

當電磁閥通電時，電磁閥線圈產生電磁吸力，吸收閥門，打開氣體通道。當電磁閥失電時，電磁吸力消失，閥門在彈簧力的作用下關閉氣體通道。

8、熱水器的工作原理

當進水閥和進氣閥自行打開，電源已連接時，只要熱水閥打開，水就會進入熱水器，通過水傳感器流入熱交換器中的加熱水管。

當水流通過水量傳感器時，其內部的磁性轉子會旋轉。霍爾集成元件位于水量傳感器外，靠近轉子，發出電脈沖，并發送到控制電路（計算機）。

當水傳感器中轉子的轉速達到規定值時，計算機啟動燃燒風扇。霍爾集成元件也安裝在風扇內部。當風扇轉速達到規定值時，打開氣體主氣閥和氣體比例閥，氣體進入燃燒器。同時，點火器在點火針處放電火花點火。首先點燃的是一個(一排)燃燒器，但火焰很快轉移到所有燃燒器，點燃所有燃燒器。此時，燃燒器上部的火焰檢測棒檢測到火焰信號，通過控制電路點亮燃燒指示燈，保持燃燒。

熱交換器中加熱水管的水被火焰高溫加熱，從熱水閥中流出。熱水溫度由面板上的溫度調節旋鈕設定．實際出水溫度由熱交換器出口處的熱敏電阻測量。計算機比較這兩個溫度，通過調整氣體比例閥的開關，調整氣體量t，使出水溫度達到設定溫度。

反過來．熱水閥關閉后，水流停止，水傳感器中的轉子停止旋轉，脈沖信號消失。計算機通知燃氣主氣閥和燃氣比例閥關閉，燃燒器中的火焰熄滅，但燃燒風扇繼續運行約70秒后停止。

水路采用可調水閥，可通過面板上的旋鈕調節水量，從而改變出水溫度。同時，在換熱器附近連接了一根分流管，可以直接將少量冷水加入熱水中，無需加熱，以獲得低溫熱水。

氣路采用調壓閥，可手動調節氣壓，改變火力大小。還使用了三個切換電磁閥，以獲得不同溫度的熱水。

9、燃氣熱水器的熱水產量(標準熱水產量)

在國家標準中，燃氣熱水器的熱水生產能力有以下嚴格規定：

燃氣條件為0－2.熱水器在最大熱負荷下工作，供水壓力為0.1MPa，溫升折算到△t=每分鐘25K流出的熱水量。

這里有一點解釋。氣體條件為0-2，是指氣體為基準氣體，氣體壓力為額定壓力（標準壓力）。水壓0.1ma為1kg(1kgf/)cm）。最大熱負荷狀態可以理解為當熱水器產生最大熱量時，所有燃氣控制閥都打開并打開到最大。絕對溫度單位（K）雖然不同于攝氏溫度單位(℃)，但溫升△t=25K與△t=25℃是一樣的。所謂折算到△t=25K意味著在測試時不需要溫升△T必須是25K，可根據實際溫升情況測量的出熱水升數，然后轉換為△t=熱水升數應在25K時出現。

從以上對燃氣熱水器熱水生產能力的嚴格規定可以看出，8升或L0升（其他容量）熱水器在任何情況下每分鐘不能產生8升或10升熱水。更不用說氣體條件和水壓了，溫升只是卡住了△t：25K（△t=25℃)考慮。實際使用時，如果溫升超過25℃，熱水的升數肯定不會達到每分鐘8升或10升。
